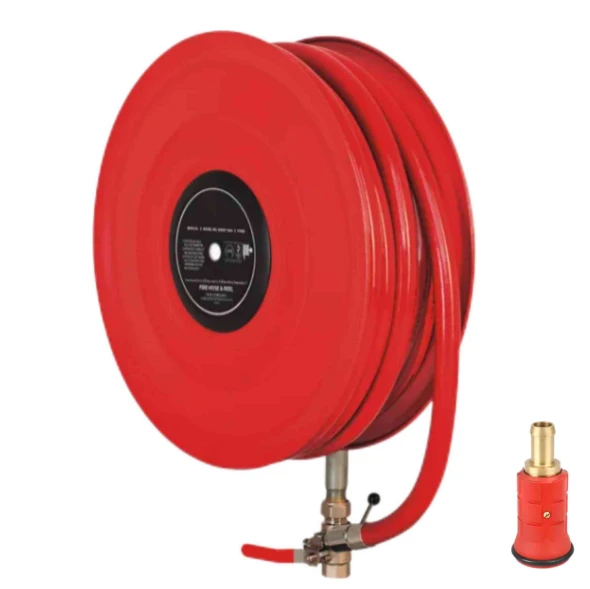

Καρούλι εύκαμπτου σωλήνα πυρόσβεσης σταθερού σωλήνα

Σχεδιασμός σταθερής σύνδεσης αγωγού

Η σταθερή δομή εισαγωγής συνδέεται απευθείας με το σύστημα παροχής νερού πυρόσβεσης του κτιρίου μέσω ενός σταθερού σωλήνα BSP 1", μειώνοντας τα πρόσθετα εξαρτήματα σύνδεσης εύκαμπτου σωλήνα και παρέχοντας μια σταθερή μέθοδο εγκατάστασης για μόνιμα συστήματα πυροπροστασίας.

Αυτός ο σχεδιασμός είναι κατάλληλος για θέσεις όπου η θέση του καρουλιού του σωλήνα παραμένει σταθερή και απαιτείται μια απλή διάταξη σύνδεσης.

Δύο επιλογές διαμόρφωσης σωλήνα

Το καρούλι διατίθεται με διαφορετικά μεγέθη εύκαμπτων σωλήνων για να καλύψει διαφορετικές απαιτήσεις εκκένωσης νερού:

Εύκαμπτος σωλήνας 19 mm × 30 m

Εύκαμπτος σωλήνας 25 mm × 30 m

Το μήκος του εύκαμπτου σωλήνα παρέχει επαρκή απόσταση κάλυψης για εφαρμογές πυρόσβεσης σε εσωτερικούς χώρους, διατηρώντας παράλληλα μια συμπαγή δομή καρουλιού.

Απόδοση πίεσης και ροής νερού

Οι προδιαγραφές του προϊόντος περιλαμβάνουν:

Μέγιστη πίεση λειτουργίας: 12 bar

Πίεση δοκιμής: 18 bar

Άνοιγμα ακροφυσίου: 6 mm / 7 mm

Ελάχιστη παροχή: 34 L/min @ 4 bar (μοντέλο σωλήνα 19 mm)
44 L/min @ 4 bar (μοντέλο σωλήνα 25 mm)

Οι τυπικές επιλογές ακροφυσίων περιλαμβάνουν μπρούτζινο ακροφύσιο εκτόξευσης/ψεκασμού και ακροφύσιο εκτόξευσης νάιλον/ψεκασμού, επιτρέποντας την επιλογή με βάση τις απαιτήσεις εκκένωσης νερού.

Συμπαγής Δομή Εγκατάστασης

Το καρούλι χρησιμοποιεί ένα σταθερό σχέδιο στήριξης με συμπαγείς διαστάσεις:

XH-FF-06-04a: 235 mm × 550 mm × 160 mm

XH-FF-06-04b: 265 mm × 585 mm × 190 mm

Η συμπαγής δομή βοηθά στη βελτιστοποίηση του χώρου εγκατάστασης σε ντουλάπια πυροσβεστικού εξοπλισμού, διαδρόμους και τοποθεσίες-που τοποθετούνται σε τοίχο.

1. Πώς μπορεί το καρούλι του σταθερού σωλήνα σωλήνα να ενσωματωθεί σε ένα σύστημα πυροπροστασίας;

Το καρούλι έχει σχεδιαστεί με σύνδεση σταθερού σωλήνα 1" BSP, που επιτρέπει τη σύνδεση με υπάρχοντες αγωγούς πυροσβεστικού νερού κτιρίου. Μπορεί να εγκατασταθεί σε νέα κατασκευαστικά έργα ή να χρησιμοποιηθεί για αναβαθμίσεις συστημάτων πυροπροστασίας.

2. Ποιες διαμορφώσεις μπορούν να παρασχεθούν για διαφορετικά έργα;

Το Ningbo Xinhao υποστηρίζει διαφορετικές διαμορφώσεις εύκαμπτων σωλήνων, συμπεριλαμβανομένων των επιλογών 19 mm × 30 m και 25 mm × 30 m. Οι προδιαγραφές του σωλήνα, η επιλογή ακροφυσίων και οι απαιτήσεις σύνδεσης μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες του έργου.

3. Ποια δοκιμή πίεσης εκτελείται πριν από την αποστολή;

Κάθε μονάδα ελέγχεται στα 18 bar πριν από την παράδοση. Η τυπική μέγιστη πίεση εργασίας είναι 12 bar για την επαλήθευση της αντίστασης πίεσης και της λειτουργικής σταθερότητας.

4. Μπορεί η Xinhao να παρέχει εξατομικευμένες λύσεις καρούλι σωλήνα για έργα OEM;

Ναί. Το Xinhao υποστηρίζει την προσαρμογή OEM και έργου, συμπεριλαμβανομένων των προδιαγραφών προϊόντος, των διαμορφώσεων εύκαμπτων σωλήνων, των επιλογών ακροφυσίων, του φινιρίσματος επιφανειών, της επισήμανσης και των απαιτήσεων συσκευασίας.

5. Ποιοι έλεγχοι ποιότητας περιλαμβάνονται κατά την παραγωγή;

Η διαδικασία παραγωγής περιλαμβάνει επιθεώρηση υλικού, ελέγχους συναρμολόγησης εξαρτημάτων, δομική επιθεώρηση, δοκιμή πίεσης και επαλήθευση τελικού προϊόντος πριν από την αποστολή.
